新能源汽車線纜產業鏈及加工要點
Time: 2024-07-01    Source: 互聯網海勝自動化

一、原材料


線纜由導體、絕緣、填充、屏蔽、編織包帶和護套等構成,涉及導電材料(如銅、鋁)、絕緣材料、填充材料、屏蔽材料及護層材料。新能源汽車線纜絕緣與護套多采用彈性體,如TPE、TPU、XLPE、耐熱 XLPO、PVC、硅橡膠、氟彈性體等,回彈性優、節省空間。汽車線束插接器是連接電氣線路的關鍵,能保障電流與信號傳輸,其選用在整車裝配里極為重要,因連接點眾多,一旦出錯可能引發嚴重后果甚至交通事故。


二、線纜加工

線纜加工企業是產業鏈銜接的核心。


關鍵工序如下:

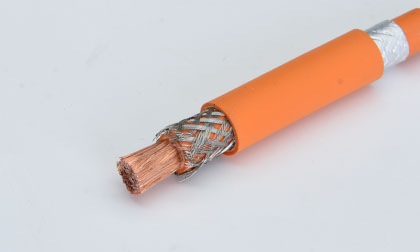

裁線剝皮:要求電線裁線長度精準,公差極小,斷面需平整,銅絲劃傷程度必須符合規范,剝皮后不得有散開或鼓包現象。


uploads/image/20250211/1739253526.jpg


多芯結構剝皮:多芯線纜在剝皮時,需先去除填充物,且對每根線纜單獨處理,嚴格控制銅絲劃傷情況。在連接器裝配時,要防止線纜交叉,否則單根線纜受力易導致端子脫出。


uploads/image/20250211/1739248469.jpg

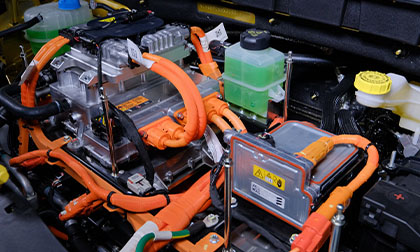

預裝尾部附件:依據連接器結構確定尾部附件類型,有開式與閉式波紋管可選。若選用閉式波紋管,其長度對安裝便利性影響顯著。此工序不容有失,一旦漏裝且在壓接后才發現,半成品只能報廢。


uploads/image/20250211/1739248534.jpg


屏蔽層處理剝皮:操作時務必佩戴護目鏡,防止屏蔽絲飛濺。重點把控屏蔽層狀態,杜絕漏絲、刺破線皮等問題。特別要留意屏蔽絲刺入線皮但未完全刺穿的情況,雖成品電性能檢測可能暫時合格,但車輛長期運行振動下,仍可能引發短路與燒蝕現象。

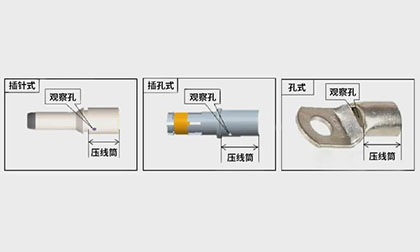

閉式端子壓接:作業人員需佩戴指頭套,防止汗?jié)n污染(鍍銀端子還需避光存儲)。嚴格遵循高壓線束閉式端子壓接要求,并依據連接器結構設計專門的壓接定位工裝。壓接完成后,要確保高寬值穩定,且線絲殘余物不得落入連接器內。需重點關注屏蔽絲壓接力度,過重易使屏蔽絲整體斷裂,無法實現電氣功能;過輕則導致線纜脫出,功能失效;若屏蔽絲散落于連接器內,裝車后會引發連接器燒蝕。


uploads/image/20250211/1739247023.jpg



檢測:電性能檢測包含導通與絕緣耐壓檢測,高壓檢測時間在試驗階段為每個點1分鐘,實際生產時依據具體情況在2-10秒之間,但不得低于2秒。批量生產時還需進行氣密檢測,以確保產品質量與安全性。
