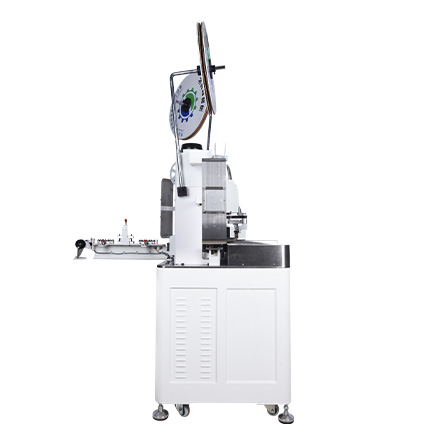

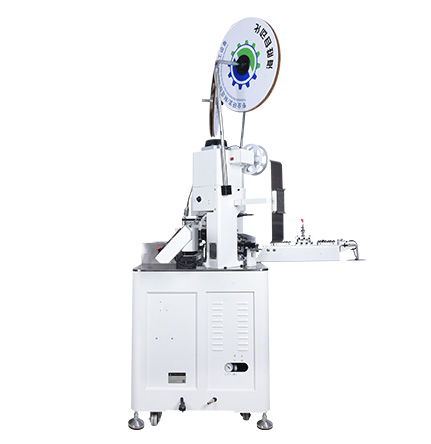

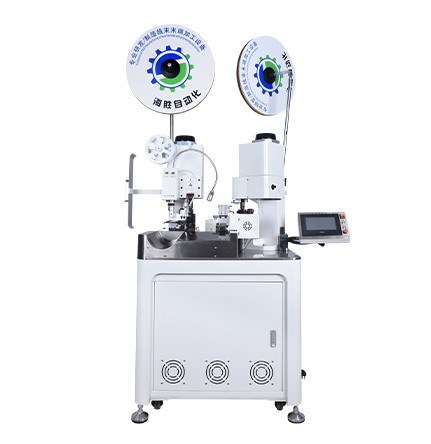

本機是為雙頭端子壓著而設計的一款高性價比全自動壓著機，擁有結構精巧，操作方便等特點。采用最新的 32位Cortex-M3內核處理器+大容量 FPGA 邏輯處理芯片雙核架構，配合7寸臺達觸摸屏，操作簡便、性能強大、穩定性高；步進驅動送線系統，精準、穩定；I/O 監控系統、檢測系統，并顯示故障原因，方便迅速排除故障，大大提高生產效率；本機適合AWG#18至AWG#28電子線材。
功能特點：
1. 32位Cortex-M3內核處理器+大容量FPGA邏輯處理芯片雙核架構；
2. 步進與伺服驅動送線系統，精準、穩定；
3. 雙頭裁線、剝皮、打端、后端半剝集裁線機與端子機功能一體；
4. 支持 OTP直/橫模，卡式模座方便更換；
5. 檢測系統：對氣壓、線材打結、缺線、打端異常，實時檢測；
6. 切斷端子廢料，廢紙、線材剝廢膠皮有收集機構，方便資源回收；
7. 操作簡單，速度快，精度高、效率高。
| 型 號 | HS-02 |
| 名 稱 | 全自動雙頭端子壓著機 |
| 功 能 | 電線切斷、單端剝皮、雙端剝皮、單端打端、雙端打端 |
| 特 點 | 占地面積小、操作方便、高性價比、高精度、維護簡單 |
| 外形尺寸 | 940*730*1480mm(不含支撐桿) |
| 電 源 | AC220V 50Hz |
| 功 率 | 2.5kW |
| 工作氣壓 | 0.6-0.8MPa |
| 重 量 | ≈280kg |
| 顯示方式 | 觸摸屏 |
| 剝皮長度 | 前端剝皮：0-10mm 后端剝皮：0-10mm |
| 切斷長度 | 40mm-9999mm |
| 切斷精度 | 1mm+切斷長度*0.2%以下 |
| 適用線材 | AWG18-AWG28 |
| 壓著能力 | 2T |
| 壓接行程 | 30mm |
| 程序儲存 | 100 條 |
| 檢測功能 | 線材打結報警、缺線報警、端子壓接報警，端子有無報警，氣壓有無報警 |
| 生產能力 | 3600條/小時（視長度而定） |
